LEWIS zwaluwstaartplaten leggen met Bruil vloeibaar zandcement

LEWIS zwaluwstaartplaten kunnen direct op houten balken of vloerdelen worden gelegd. Controleer vooraf of de draagconstructie voldoende sterk en stijf is voor de nieuwe vloeropbouw.

Leg de platen haaks op de houten balklaag, ook wanneer er vloerdelen op de balken liggen. Houd de vloer met randstroken circa 10 mm vrij van wanden, doorvoeren en ander opgaand werk.

Leg de platen om en om met de opdruk naar boven en beneden en klik de kopse kanten in elkaar. Houd voor de kopse overlap aan:

• op vloerdelen: minimaal 50 mm, volledig ondersteund en bevestigd;
• op houten balken of oplegstroken: minimaal 100 mm.

Schuif bij de langszijde de zijflenzen tot het eerste profiel over elkaar. Bij een standaardvloer bevestig je de platen ter hoogte van de overlappen met draadnagels of zelftappende parkers. De platen maak je op maat met een haakse slijper met een doorslijpschijf voor staal. Draag daarbij stevige handschoenen: de randen en hoeken zijn scherp.

Wil je de contactgeluidisolatie verbeteren? Dan kun je een zwevende LEWIS-vloer maken met geluidsisolerende oplegstroken.

Plaats de oplegstroken ter hoogte en in de richting van de vloerbalken. Bij de steenwoluitvoering geldt een minimale h.o.h.-afstand van 500 mm. Maak een kopse overlap van 100 mm altijd boven een oplegstrook.

Bevestig de LEWIS-platen bij een zwevende vloer niet blijvend aan de onderconstructie. Voorkom ook contactbruggen bij leidingen en andere aansluitingen.

LEWIS zwaluwstaartplaten zijn geschikt voor zowel watergevoede als elektrische vloerverwarming. Ook hierbij leg je de platen los op de draagconstructie en houd je de vloer rondom circa 10 mm vrij van het opgaande werk.

Bevestig de vloerverwarmingsleidingen afhankelijk van het systeem met tape, clips of klemrails op de bovenflens van de plaat. Advies: 20 tot 25 mm morteldekking boven de leidingen. Bij leidingen van 16 mm komt de totale LEWIS-vloerdikte daarmee uit op circa 52 tot 57 mm.

De benodigde vloerdikte is afhankelijk van onder andere de balkafstand, belasting en vloeropbouw. Voor een standaardvloer met woonbelasting en een balkafstand tot 600 mm wordt een totale vloerdikte vanaf 36 mm geadviseerd. Bij grotere overspanningen neemt de benodigde vloerdikte toe.

Controleer daarom altijd of de gekozen vloeropbouw geschikt is voor de draagconstructie en belasting.

LEWIS zwaluwstaartplaten zijn geschikt voor badkamers en andere natte ruimtes. Maak bij de wand-vloeraansluiting, doucheput, afvoergoot en eventuele doorvoeringen een waterdichte aansluiting met kimband en afdichtpasta.

Zo voorkom je dat vocht via de aansluitingen in de onderliggende houten constructie terechtkomt.

Bruil Vloeibaar Zandcement VZ1602 is geschikt voor LEWIS zwaluwstaartvloeren in woningen. Het is een cementgebonden gietmortel met sterkteklasse CT-C16-F4. Bij toepassing op zwaluwstaartplaten moet er minimaal 30 mm dekking boven de bovenzijde van de platen aangehouden worden.

Houd altijd zowel de verwerkingsvoorschriften van Bruil als de constructieve voorschriften van LEWIS aan.

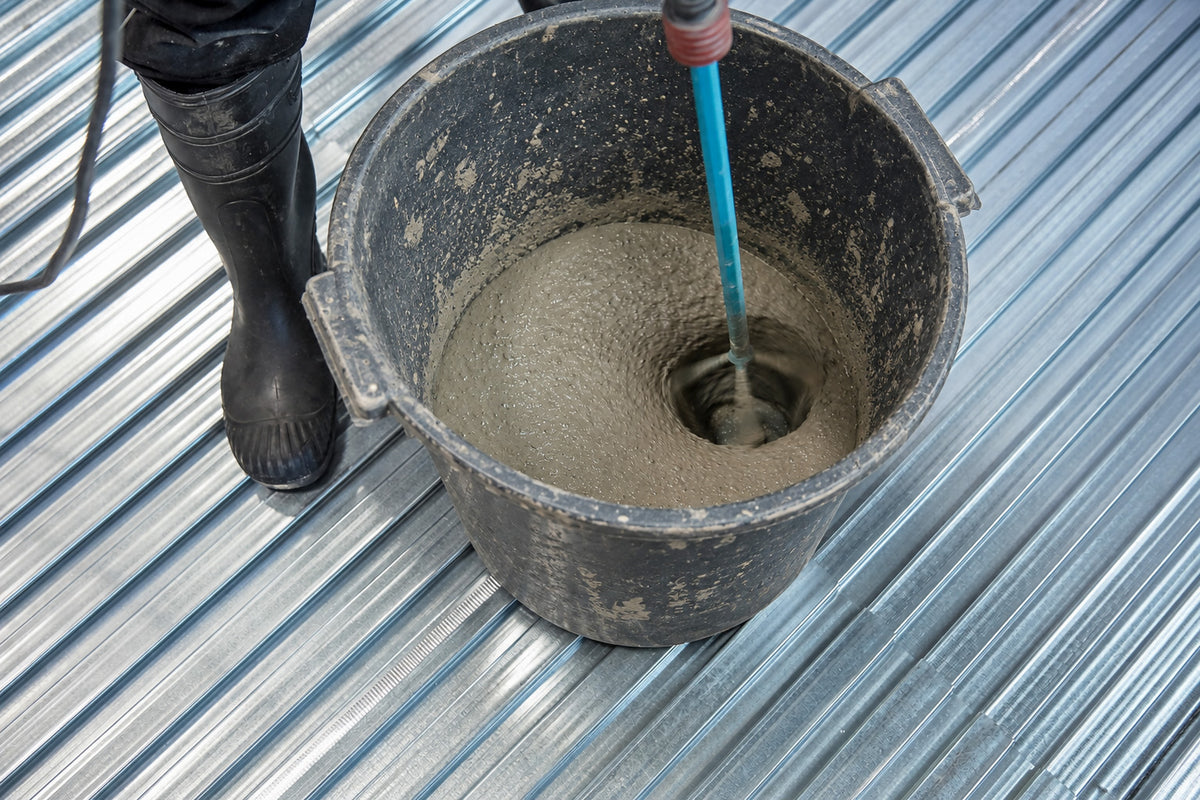

Doseer circa 3,6 liter schoon leidingwater per zak van 25 kg. Voeg de droge mortel toe en meng ongeveer 3 minuten elektrisch op circa 600 rpm tot een homogene, klontvrije specie.

Wil je een deel van de vloer op afschot maken? Dan kun je de hoeveelheid aanmaakwater verlagen tot circa 2,3 liter per zak van 25 kg.

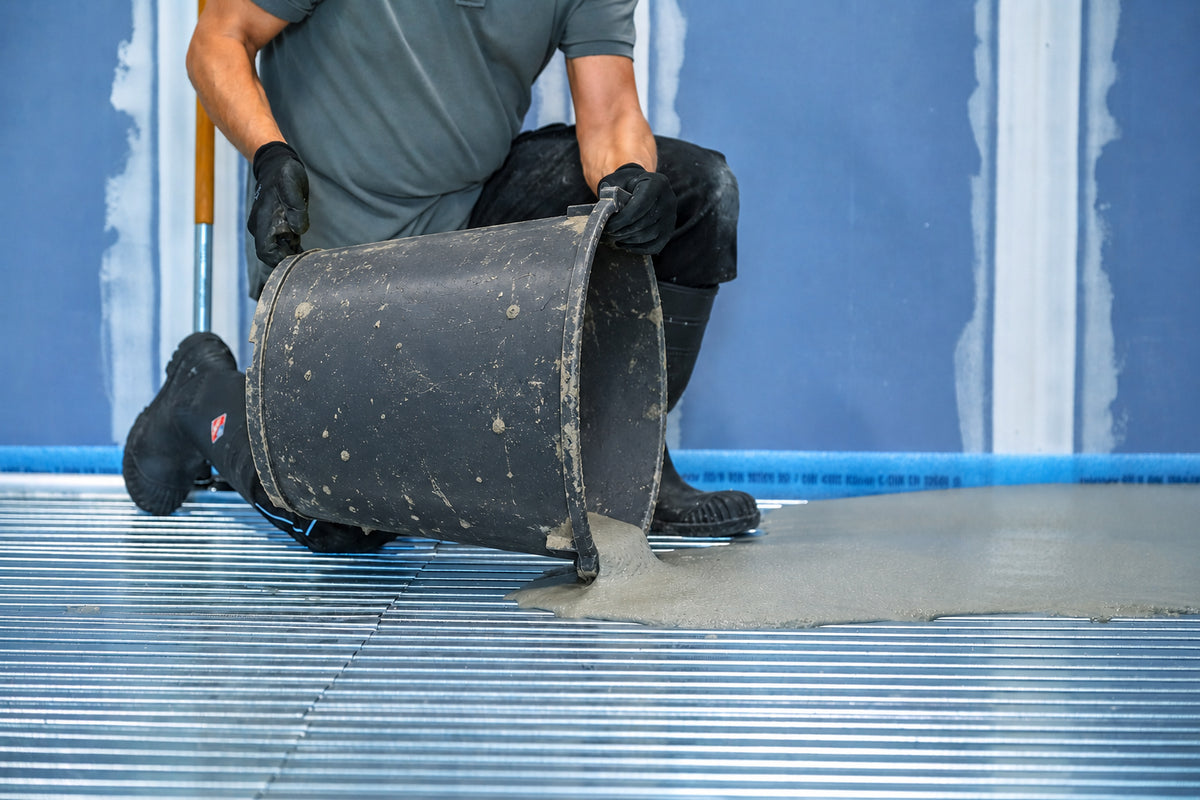

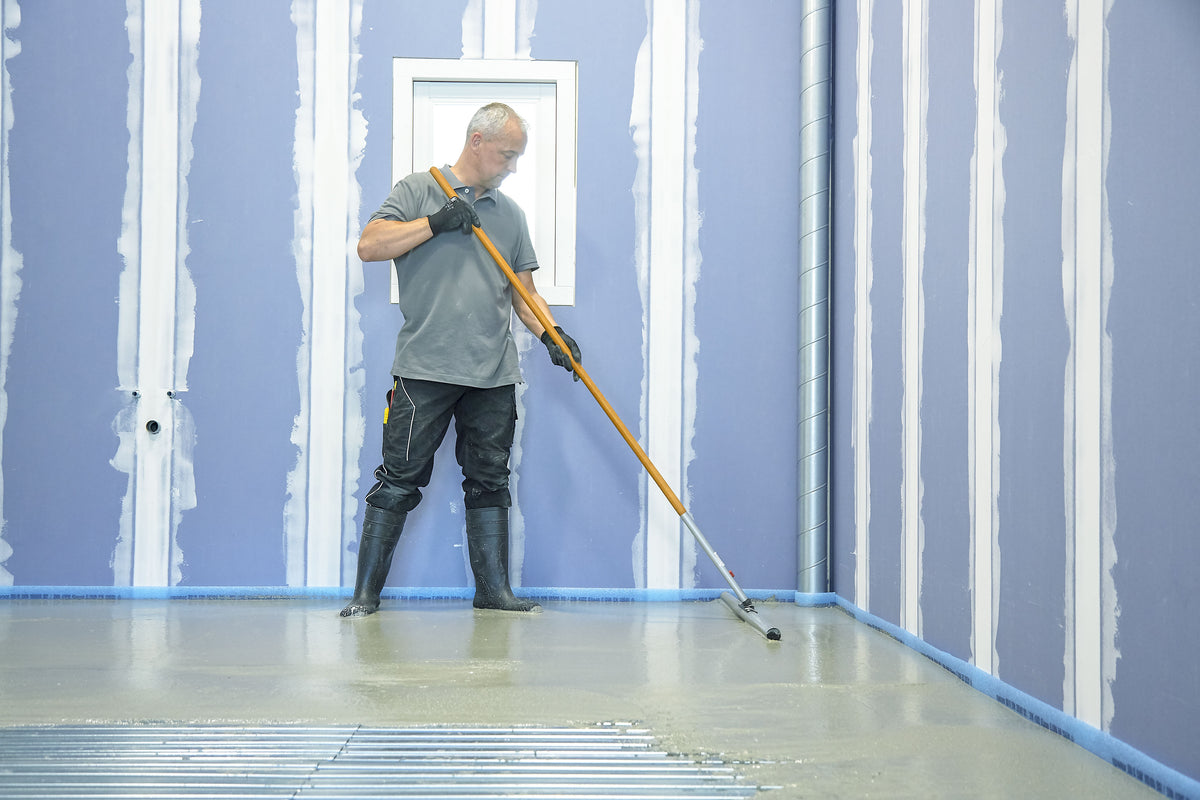

Start aan de zijde die het verst van de uitgang ligt en werk richting de uitgang. Giet de mortel uit tot de gewenste hoogte en dobber de vloer direct daarna met een drijfrei in twee haaks op elkaar staande richtingen.

Bruil VZ1602 heeft een verwerkingstijd van circa 60 minuten. Deel grotere vloervelden zo nodig op in vakken die je binnen deze tijd volledig kunt gieten en afwerken.

Het verbruik van Bruil VZ1602 bedraagt circa 1,9 kg droge mortel per m² per mm laagdikte. Eén zak van 25 kg levert ongeveer 13 liter gietdekspecie.

Voor een LEWIS-vloer moet je ook rekening houden met het profiel van de zwaluwstaartplaat. Gebruik hiervoor als rekenregel:

LEWIS-vloerdikte in mm - 8 = liter mortel per m².

Bij een LEWIS-vloer van 50 mm komt dat bijvoorbeeld neer op ongeveer 42 liter mortel per m².

Verwerk Bruil VZ1602 in een wind- en waterdichte ruimte bij een temperatuur tussen 5 en 30 °C. Vermijd tocht, hoge temperaturen en direct zonlicht.

De vloer is afhankelijk van laagdikte, temperatuur en omstandigheden na ongeveer 1 tot 2 dagen beloopbaar. Als indicatie geldt bij een laagdikte tot 5 cm een droogtijd van ongeveer één week per centimeter laagdikte bij 20 °C en 65% relatieve luchtvochtigheid.

Heb je vloerverwarming? Zet deze tijdens het aanbrengen uit en volg bij het opnieuw opstarten het voorgeschreven opstartprotocol.

Met LEWIS zwaluwstaartplaten en Bruil Vloeibaar Zandcement VZ1602 maak je een sterke dekvloer op een houten draagconstructie. Houd bij de verwerking rekening met de juiste overlap, vloerdikte, bevestiging en hoeveelheid mortel. Bij een zwevende vloer of vloerverwarming gelden aanvullende eisen voor de montage.
